NEUBERGディスペンサKタイプは、上下する複数のピンで1枚のダイアフ
ラムを真っ直ぐに押して、吸入と吐出を同時に行うポンプ式ディスペンサ
です。
ダイアフラム方式なので、外部漏れは無く、フィラー入りの液など、接液
材質が限定される液の充填に特性を発揮します。


動作説明
Kタイプは、1枚のダイアフラムと流路ブロックで構成されています。
流路ブロックには、吸入側バルブ室、計量室、吐出側バルブ室を1組
として複数の流路が設けられており、モータの回転に伴ってカムに
追随するABC3つのピンによって、微量吐出を行います。
出力軸1回転でポンプ動作を4回行い、流路が5個あるので20個の
ポンプが働き、ほぼ連続の吸入吐出になります。(PAT.P.)


型式をクリックすると、カタログがPDFファイルで表示されます。

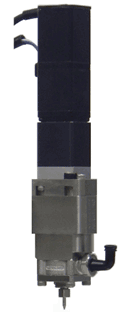

KN

KN
  制御モータは25角を使用し、ディスペンサから直接吐出する直結ノズル型の小型軽量タイプです。
吐出量、吐出速度は駆動モータのパルス数、周波数に比例する為、吐出設定が簡単です。





NEUBERGディスペンサ 選定表 Nタイプ Lタイプ

Rタイプ Eタイプ Tタイプ



ストレートチューブポンプ
